Датчик массового расхода воздуха является ключевым элементом системы впуска, отвечающим за точное измерение объема воздуха, поступающего в двигатель. Правильное подключение этого устройства напрямую влияет на производительность и экономичность работы автомобиля. Важно понимать, как правильно осуществить соединения, чтобы избежать проблем с работой двигателя и его систем.
При установке датчика необходимо учитывать цветовую кодировку проводов, которая может варьироваться в зависимости от модели. Обычно, в документации можно найти схему подключения, однако, в некоторых случаях, полезно иметь под рукой мультиметр для проверки целостности проводов и правильности соединений. Это поможет избежать ошибок, которые могут привести к неправильной работе системы управления двигателем.
Настройка устройства включает в себя не только физическое подключение, но и программные аспекты. Важно убедиться, что параметры, считываемые ЭБУ, соответствуют требованиям производителя. Для этого может потребоваться использование специализированного программного обеспечения, которое позволяет проводить диагностику и корректировку настроек. Регулярная проверка и калибровка датчика помогут поддерживать оптимальную работу двигателя и снизить расход топлива.
Основы распиновки ДМРВ
Массовый контакт связывает датчик с кузовом или блоком управления, создавая замкнутую цепь. Надежное заземление важно для корректной работы, поскольку оно снижает шумы и мешающие помехи в сигнале.
Дополнительные контакты могут присутствовать у некоторых моделей и служить для контроля температуры, дополнительной подачи питания или диагностики неисправностей. В таком случае их назначение всегда указывается в технической документации.
При работе с разъемами важно проверить совпадение цветов проводов и их назначения, поскольку в разных производителях могут встречаться вариации. Использование мультиметра для определения функций контактов помогает избежать ошибок при монтажных работах.
Перед подключением убедитесь, что все провода надежно закреплены, а контакты очищены от окислов. Правильная пайка или зажимы гарантируют минимальный уровень сопротивления и защиту от вибраций и вибрационных нагрузок.
Что такое ДМРВ и его роль в системе управления двигателем
Датчик массового расхода воздуха измеряет объём воздуха, поступающего в двигатель, преобразуя его в электрический сигнал. Этот параметр необходим для точного расчёта количества топлива, подаваемого в цилиндры, что обеспечивает оптимальное соотношение воздух-топливо.
Корректные данные с сенсора позволяют блоку управления двигателем регулировать работу форсунок, улучшая мощность и экономичность, а также снижая вредные выбросы. Без точной информации о воздушном потоке система впрыска топлива и зажигания теряет эффективность, что приводит к нестабильной работе мотора и повышенному расходу топлива.
В современных автомобилях с электронным управлением именно этот элемент отвечает за адаптацию к изменяющимся условиям эксплуатации: изменению высоты над уровнем моря, температуре воздуха и состоянию фильтра. Нарушения в работе датчика проявляются в виде рывков при разгоне, увеличенного расхода топлива и появления ошибок в блоке управления.
Для диагностики и ремонта важно учитывать особенности электрических контактов и тип выходного сигнала. Правильное подключение и проверка сопротивления позволяют предотвратить некорректные показания и преждевременный выход из строя.
Обзор основных контактов ДМРВ
Контакты, расположенные на датчике массового расхода воздуха, играют ключевую роль в его функционировании. Каждый из них отвечает за определенные функции, что позволяет обеспечить корректную работу системы впрыска топлива и оптимизацию работы двигателя.
Основные контакты включают:
- Контакт питания: Обеспечивает подачу напряжения на устройство. Обычно это 5 В, что позволяет датчику функционировать в нормальном режиме.
- Контакт заземления: Необходим для создания замыкания и корректной работы всех электрических компонентов. Неправильное соединение может привести к сбоям в показаниях.
- Контакт сигнала: Передает информацию о количестве воздуха, проходящего через датчик. Этот сигнал обрабатывается ЭБУ для регулировки смеси топлива и воздуха.
- Контакт температуры: Измеряет температуру воздуха, что позволяет ЭБУ корректировать параметры впрыска в зависимости от условий окружающей среды.
При подключении важно следить за правильностью соединений. Неправильная полярность или поврежденные контакты могут привести к неправильной работе устройства и, как следствие, к ухудшению производительности двигателя.
Рекомендуется использовать мультиметр для проверки целостности контактов и их соответствия стандартам. Это поможет избежать проблем в будущем и обеспечит надежную работу системы.
Как определить тип ДМРВ для вашего автомобиля
Первый шаг – изучить маркировку на корпусе датчика воздуха. Обычно производитель указывает модельный номер и код, по которому можно идентифицировать устройство. Эти данные помогут подобрать корректный вариант для замены или диагностики.
Следующий метод – сверка с заводской схемой автомобиля. В сервисной документации указаны параметры и характеристики используемого расходомера, включая количество контактов и тип разъема. Наличие 4 или 5 проводов, их цвета и расположение показывают принадлежность к конкретному поколению или модификации.
Размеры и форма корпуса также служат индикатором. Вариации могут отличаться по длине измерительной части, конфигурации креплений и типу разъема – это помогает отличить датчики с разными техническими характеристиками.
Цифровые и аналоговые модели отличаются по принципу работы и выходному сигналу. Аналоговый выдает изменяющееся напряжение в зависимости от потока воздуха, цифровой – формирует импульсы с заданной частотой. Для проверки используют тестер или осциллограф.
При выборе важно учитывать год выпуска машины и тип двигателя. Например, для бензиновых моторов с системой впрыска последних моделей характерны датчики с расширенным функционалом и дополнительными контактами для передачи сигналов в ЭБУ.
Если есть доступ к электронному каталогу запчастей, ввод VIN-номера позволит быстро найти точную модификацию компонента, совместимую с конкретной версией автомобиля.
Инструменты и материалы для работы с ДМРВ
Для проведения точной диагностики и ремонта датчиков расхода воздуха потребуется набор специфных инструментов. Ключевые позиции включают отвертки плоские и крестовые с магнитным концом для снятия защитных крышек и крепежных элементов.
Для аккуратного отсоединения контактных разъемов используют пластиковые и пластиково-металлические вытяжки, что исключает повреждение пластиковых частей соединений. Плоскогубцы с тонкими губками пригодятся для аккуратного удержания и позиционирования проводов.
Мультиметр – обязательный прибор для проверки напряжения, сопротивления и сопротивления цепи. Предпочтение стоит отдавать моделям с высокоточными функциями измерения и возможностью питания от батареи для мобильности.
Для очистки контактов и разъемов применяют специальные средства в виде электронных очистителей на основе изопропилового спирта. Важна мягкая щеточка или ватные тампоны для удаления загрязнений без повреждения поверхности.
Паяльник с тонким жалом, припой и флюс пригодятся, если потребуется заменить или исправить проводные соединения внутри разъемов. Важно использовать материалы, совместимые с электроникой, чтобы исключить выход из строя датчика.
Куча различных соединительных муфт и термоусадочных труб позволяет надёжно закрепить и изолировать электропроводку при выполнении восстановления или монтажа. Для точного определения и маркировки проводов пригодятся маркировочные ленты или цветные изоленты.
| Инструмент или материал | Назначение |
|---|---|
| Отвертка крестовая и плоская | Разборка корпуса и фиксация элементов |
| Плоскогубцы | Обработка и фиксация проводов |
| Мультиметр | Диагностика электрических параметров |
| Электронный очиститель и щетка | Очистка контактов от загрязнений |
| Паяльник, припой, флюс | Восстановление соединений |
| Термоусадочные трубки и изолента | Изоляция и закрепление проводки |
| Маркировочные ленты | Обозначение проводов и разъемов |
Процесс подключения и настройки ДМРВ
Подключение и настройка датчика массового расхода воздуха требует внимательности и точности. Следуйте этим шагам для достижения оптимальных результатов.
-
Подготовьте необходимые инструменты: мультиметр, отвертки, изолента и, при необходимости, адаптеры для подключения.
-
Отключите аккумулятор автомобиля для предотвращения короткого замыкания во время работы.
-
Найдите место установки устройства. Обычно оно расположено между воздушным фильтром и дроссельной заслонкой.
-
Отсоедините старый датчик, аккуратно сняв разъем и открутив крепежные винты.
-
Установите новый датчик, убедившись, что он плотно зафиксирован и разъем надежно подключен.
-
Подключите аккумулятор и проверьте работу устройства с помощью мультиметра. Измерьте напряжение на выходе датчика при различных оборотах двигателя.
-
Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации. Если данные не соответствуют норме, проверьте соединения и целостность проводки.
-
После успешной проверки выполните тест-драйв автомобиля, чтобы убедиться в корректной работе системы управления двигателем.
Регулярно проверяйте состояние датчика и проводки, чтобы избежать проблем с производительностью автомобиля. При необходимости проводите диагностику для выявления возможных неисправностей.
Пошаговая инструкция по подключению ДМРВ
Отключите аккумулятор автомобиля для предотвращения короткого замыкания и повреждения электроники. Найдите разъем воздухомера, расположенный на корпусе воздушного фильтра или впускного коллектора.
Отсоедините старый сенсор, аккуратно нажав на фиксатор и вытянув штекер. Проверьте контакты на наличие коррозии, загрязнений или повреждений, при необходимости очистите их с помощью спирта и сухой щетки.
Подсоедините новый элемент, ориентируясь на форму штекера и количество контактов. Обычно используется четырехконтактный разъем: питание (+12 В), масса, сигнал и управляющий провод для подогрева.
Проверьте надежность соединения, легким движением потянув разъем. Убедитесь, что провода не перегибаются и не соприкасаются с движущимися частями двигателя или горячими поверхностями.
Подсоедините аккумулятор и включите зажигание, не запускайте двигатель сразу. С помощью диагностического сканера проверьте наличие ошибок по датчику расхода воздуха и убедитесь, что сигнал поступает в ЭБУ.

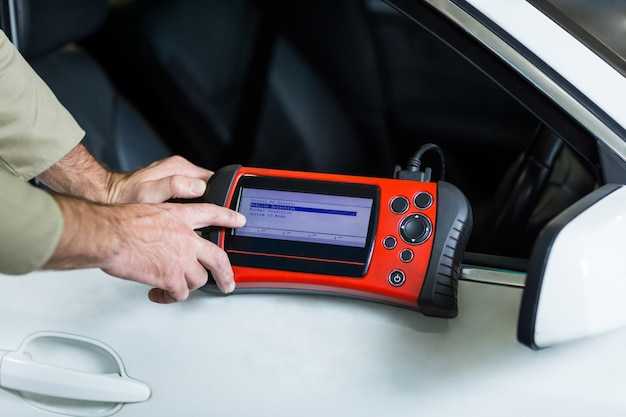

Настройка параметров ДМРВ в ЭБУ
Для корректной работы системы впуска необходимо правильно откалибровать параметры датчика массового расхода воздуха в электронном блоке управления. Это позволяет обеспечить оптимальное соотношение воздух-топливо, что влияет на производительность двигателя и его экономичность.
Первым шагом является подключение диагностического оборудования к разъему ЭБУ. Используйте сканер, совместимый с вашей моделью автомобиля. Проверьте наличие ошибок, связанных с работой датчика. Если они присутствуют, устраните их перед дальнейшими действиями.
После этого перейдите к настройке параметров. В большинстве случаев необходимо отрегулировать коэффициенты коррекции, которые отвечают за точность измерений. Эти значения могут варьироваться в зависимости от условий эксплуатации и модификаций автомобиля.
Рекомендуется использовать данные, полученные в ходе тестирования на стенде. Это позволит установить более точные значения для различных режимов работы двигателя. Обратите внимание на диапазон температур и давления, так как они могут существенно влиять на показания датчика.
Также стоит проверить калибровку в различных режимах работы: на холостом ходу, при ускорении и на высоких оборотах. Это поможет выявить возможные несоответствия и скорректировать их. Важно, чтобы значения расхода воздуха соответствовали реальным показателям, иначе это может привести к неправильной работе системы впрыска.
Не забывайте о необходимости периодической проверки и перенастройки параметров, особенно после замены компонентов системы впуска или при изменении условий эксплуатации. Регулярный мониторинг поможет поддерживать оптимальную работу двигателя и снизить расход топлива.
Проверка работоспособности после подключения
После завершения монтажа системы измерения воздуха необходимо убедиться в корректной работе всей цепи. Для начала запустите двигатель и прогрейте его до рабочей температуры, чтобы избежать ложных срабатываний датчика из-за холодного двигателя.
Обратите внимание на отображение скоростных параметров на приборной панели. Отсутствие ошибок или предупреждающих сигналов указывает на правильное подключение. Также рекомендуется подключить сканер или диагностический инструмент, чтобы считать параметры в реальном времени.
Обратите особое внимание на изменение показаний при различных режимах: ускорении и резком торможении. Несильные колебания в установленных пределах свидетельствуют о правильной работе системы.
Если возникают ошибки или наблюдаются отклонения в показаниях, проверьте качество соединений, отсутствие окисления контактов и целостность провода. Иногда проблема скрыта в забляженном разъеме или неправильно установленной клемме.
Для итоговой проверки рекомендуется провести тест-драйв, контролируя работу датчика на всем диапазоне оборотов двигателя. Резонанс или большие колебания сигналов в динамике укажут на необходимость повторной проверки контактов и, при необходимости, повторной настройки элементов системы.
Завершите проверку, отключив двигатель, и визуально осмотрите все соединения на наличие повреждений или смещений. Такая последовательность действий обеспечивает стабильность сигналов и долговечность системы.
Типичные ошибки при подключении и их устранение
Одна из частых ошибок – ошибочная пайка соединений или плохой контакт. Контакты должны быть хорошо припаяны или закреплены зажимами и покрыты защитным слоем, чтобы исключить окисление или разрывы. Проверяйте состояние проводов и креплений после каждой пайки.
Неправильный выбор длины кабелей приводит к возникновению помех или нестабильной работы системы. Используйте оптимальную длину, избегая чрезмерных натяжений и перекручиваний проводов. Это предотвращает механические повреждения и ухудшение качества сигнала.
Частой причиной ошибок является несоблюдение последовательности подключения – сигнальные и питание должны соединяться по конкретной схеме. Перед началом работы рекомендуется выполнить схему соединений на бумаге и перепроверить каждый контакт дважды.
Несвоевременная проверка изоляции и заземления вызывает сбои. Убедитесь, что все металлические части заземлены правильно и есть хороший контакт с кузовом или блоком управления. Используйте непрерывностный тест для проверки целостности цепи перед включением системы в работу.
При использовании нестандартных адаптеров или переходников возможны несовместимости, что приводит к сбоям. Лучше приобретайте оригинальные компоненты или проверенные аналоги, одобренные производителем. В случае сомнений протестируйте систему на отдельной тестовой площадке.
Последней, но не менее важной причиной ошибок является неправильная балансировка сигналов после подключения. Проведите тесты с помощью диагностического софта, чтобы определить и устранить возможные помехи или сбои в передаче данных. После этого, выполните повторную проверку всей цепи и убедитесь в стабильной работе схемы.
