Владельцы автомобилей часто хотят улучшить звуковую систему своего транспортного средства, особенно, когда речь идет об автомагнитоле. Правильная установка и подключение автомагнитолы может существенно повысить качество звука, сделать поездки комфортнее и приятнее. Некоторые автомагнитолы, в том числе модели от производителя Супра, требуют проведения распиновки для правильного подключения.
Прежде чем приступать к процессу распиновки, необходимо ознакомиться с документацией к автомагнитоле Супра. Вполне возможно, что в инструкции есть специфические требования и рекомендации, относящиеся именно к данной модели магнитолы. После этого можно приступать к распиновке, имея необходимые знания.
Начните с того, чтобы определиться с проводами, которые отвечают за подключение основных функций автомагнитолы, таких как питание, аудиовходы и выходы, антенна и т. д. От местоположения проводов до самой автомагнитолы зависит то, как вы проведете распиновку. Обычно, провода разных цветов отвечают за разные функции. Но все-таки, проверьте документацию для подтверждения этой информации.
Важно отметить, что некоторые функции автомагнитолы Супра могут потребовать дополнительного оборудования или адаптеров для правильного подключения. Например, для подключения штатной антенны может потребоваться специальный адаптер. Поэтому перед проведением распиновки обратите внимание на возможность необходимости дополнительных компонентов и приобретите их заранее.
Подготовка к проведению распиновки
Перед тем, как приступить к проведению распиновки для подключения автомагнитолы Супра, необходимо выполнить несколько подготовительных шагов.
1. Изучите инструкцию по установке
Перед началом работы внимательно изучите инструкцию по установке автомагнитолы Супра. Познакомьтесь с необходимыми деталями и основными принципами проведения распиновки.
2. Соберите необходимые инструменты
Для проведения распиновки вам понадобятся следующие инструменты:
— Комплект отверток с различными насадками;
— Плоскогубцы;
— Проводники или щипцы для снятия изоляции;
Проверьте наличие всех необходимых инструментов и убедитесь, что они в хорошем состоянии.
3. Приобретите необходимые материалы
Помимо инструментов, для проведения распиновки вам понадобятся также следующие материалы:
— Соединительные провода различной длины и диаметра;
— Изолента или термоусадочные трубки;
— Монтажные стяжки или скобы для фиксации проводов.
Убедитесь, что у вас имеется достаточное количество необходимых материалов, чтобы успешно завершить проведение распиновки.
Следуя этим подготовительным шагам, вы станете готовыми приступить к проведению распиновки для подключения автомагнитолы Супра.
Необходимые инструменты для распиновки автомагнитолы
Перед тем, как приступить к распиновке автомагнитолы, вам понадобятся некоторые инструменты, которые помогут вам выполнить эту задачу более эффективно и безопасно. Ниже приведен список основных инструментов, которые рекомендуется использовать:
1. Мультиметр
Мультиметр — это прибор, необходимый для проверки электрических цепей. Он поможет вам определить правильные контакты для подключения автомагнитолы и отсеку для распиновки.
2. Отвертки
Для распиновки автомагнитолы понадобятся отвертки с разными типами головок — плоская, крестовая, звездочка. Мы рекомендуем использовать отвертки с предохранителем, чтобы предотвратить повреждение электронных компонентов автомагнитолы.
3. Кримпер
Кримпер — это инструмент, необходимый для правильного соединения проводов и контактов. Он позволяет надежно закрепить провода в разъемах автомагнитолы.
Помимо этих основных инструментов, вам также пригодятся проводники, изоляционная лента, нож, пинцет и другие инструменты для проведения работы над распиновкой автомагнитолы. Будьте аккуратны и следуйте инструкциям, чтобы избежать повреждений и неправильного подключения автомагнитолы.

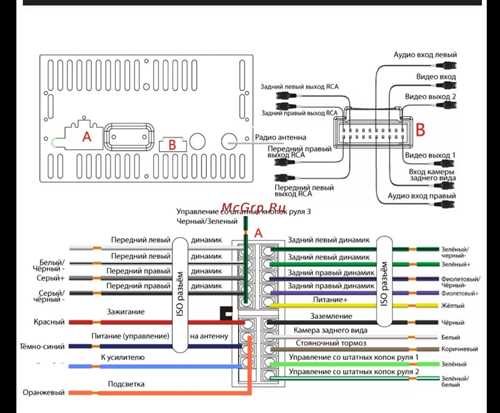

Определение пинов для подключения автомагнитолы Супра
1. Красный провод — питание. Подключить к пину +12V на штатном разъеме.
2. Черный провод — заземление. Подключить к пину GND на штатном разъеме.
3. Желтый провод — постоянное питание. Подключить к пину +12V на штатном разъеме.
4. Синий провод — контрольная лампа. Подключить к пину ILL на штатном разъеме.
5. Зеленый провод — динамический звук. Подключить к пину AMP на штатном разъеме (при наличии).
6. Белый провод — передний левый динамик. Подключить к пину FL на штатном разъеме (при наличии).
7. Серый провод — передний правый динамик. Подключить к пину FR на штатном разъеме (при наличии).
8. Зеленый провод — задний левый динамик. Подключить к пину RL на штатном разъеме (при наличии).
9. Пурпурный провод — задний правый динамик. Подключить к пину RR на штатном разъеме (при наличии).
При подключении автомагнитолы Супра к автомобилю рекомендуется использовать оригинальные или качественные адаптеры, чтобы избежать возникновения проблем с электрическими цепями и сохранить работоспособность оборудования.
Распиновка штатного разъема автомобиля
1. Распиновка стандартного 16-пинового разъема
Существует несколько вариантов распиновки штатного разъема автомобиля, одним из наиболее распространенных является стандартный 16-пиновый разъем.
Расположение контактов в этом разъеме следующее:
- Плюс питания (+12V)
- Заземление (GND)
- Выход линии Аудио А
- Выход линии Аудио Б
- Выход передних колонок +
- Выход передних колонок —
- Выход задних колонок +
- Выход задних колонок —
- Подсветка (+)
- Подсветка (-)
- Управление электроусилителем
- Контрольная лампа парковки
- Вход для управления усилителем
- Вход для управления рулем
- Вход для дополнительного устройства
- Вход для дополнительного устройства
- Контрольная лампа аварии
2. Правильное подключение проводов
Для правильного подключения проводов магнитолы к разъему автомобиля необходимо прежде всего использовать схему распиновки, соответствующую конкретному автомобилю. Эту информацию можно получить из инструкции к магнитоле или узнать у дилера автомобиля.
При подключении проводов следует также обратить внимание на их цветовую маркировку. Обычно провода автомобильного разъема имеют стандартную цветовую гамму:
- Красный — плюс питания (+12V)
- Черный — заземление (GND)
- Белый — выход линии Аудио А
- Серый — выход линии Аудио Б
- Зеленый — выход передних колонок +
- Оранжевый — выход передних колонок —
- Синий — выход задних колонок +
- Фиолетовый — выход задних колонок —
Остальные провода имеют индивидуальную маркировку исходя из функции, которую они выполняют.
При подключении проводов рекомендуется использовать специальные разъемы или наконечники, чтобы обеспечить надежное и безопасное соединение.
Следуя схеме распиновки и правильно подключая провода, вы сможете успешно осуществить подключение автомагнитолы Супра к штатному разъему автомобиля и наслаждаться качественным звуком и комфортом во время поездки.
Распиновка разъема на задней панели автомагнитолы
Для правильного подключения автомагнитолы Супра вам потребуется правильно распиновать разъем на ее задней панели. В следующем списке представлена распиновка разъема:
- Красный провод — питание (+12V) от аккумулятора автомобиля;
- Желтый провод — постоянное питание (+12V), используется для памяти настроек;
- Черный провод — заземление (-);
- Синий провод — питание усилителя;
- Зеленый провод — питание антенны;
- Коричневый провод — питание подсветки;
- Серый провод — передний правый динамик (+);
- Серый с черной полосой провод — передний правый динамик (-);
- Белый провод — передний левый динамик (+);
- Белый с черной полосой провод — передний левый динамик (-);
- Фиолетовый провод — задний правый динамик (+);
- Фиолетовый с черной полосой провод — задний правый динамик (-);
- Зеленый провод — задний левый динамик (+);
- Зеленый с черной полосой провод — задний левый динамик (-);
- Оранжевый провод — подсветка кнопок и дисплея;
- Розовый провод — управление подключаемым устройством (например, усилителем);
- Серебристый провод — телефонная линия входа/выхода;
- Голубой провод — управление усилителем мощности (штатный усилитель);
- Коричневый провод с белой полосой — активное полное заземление;
- Зеленый провод с белой полосой — управление подсветкой;
Обратите внимание, что цветовая распиновка может отличаться в зависимости от конкретной модели автомагнитолы Супра, поэтому перед началом подключения рекомендуется обязательно ознакомиться с инструкцией пользователя и просмотреть схему распиновки, предоставленную производителем.
Пайка проводов для подключения автомагнитолы
Перед тем, как приступить к пайке проводов для подключения автомагнитолы, необходимо убедиться в наличии правильной распиновки и понять, какие провода соединяются между собой. Для этого можно использовать специальную схему распиновки, которую можно найти в инструкции к автомагнитоле или на официальном сайте производителя.
Процесс пайки проводов начинается с обработки концов проводов. Для этого необходимо снять изоляцию с концов проводов на расстоянии около 1-2 см. Затем провода следует тщательно сплести вместе, чтобы избежать ошибок при пайке.
Далее провода можно свернуть витком, чтобы их было удобно паять. Важно помнить, что в каждом витке провода должны быть свернуты между собой только соответствующие провода, которые нужно соединить вместе.
При пайке проводов важно использовать правильный паяльник и паяльную станцию. Температура паяльника должна быть достаточно высокой для обеспечения качественной пайки, но не слишком высокой, чтобы не повредить провода. Рекомендуется использовать паяльник с температурным регулятором и маленькими насадками, чтобы точно паять маленькие провода.
Перед пайкой проводов рекомендуется нанести на концы проводов флюс, чтобы улучшить сцепление паяльного припоя с проводами и обеспечить более надежное соединение. Наносить флюс нужно аккуратно и осторожно, чтобы не повредить провода.
После этого можно приступить к самой пайке проводов. Для этого нужно нагреть паяльник и наложить паяльный припой на конец провода. Затем паяльник нужно аккуратно приложить к проводу, чтобы припой расплавился и хорошо сменился с проводом. Во время пайки необходимо держать провод неподвижным, чтобы избежать неправильного соединения и провисания провода.
После пайки провода рекомендуется проверить качество соединения. Для этого можно использовать мультиметр и измерить сопротивление на соединении проводов. Если сопротивление низкое, значит соединение проводов выполнено качественно.
Пайка проводов для подключения автомагнитолы является ответственным процессом, и важно сделать все правильно, чтобы избежать проблем в дальнейшем. При выполнении пайки следует быть внимательным и аккуратным, соблюдать правила безопасности и использовать качественные инструменты и материалы.
Подключение питания к автомагнитоле
Для правильного функционирования автомагнитолы Супра необходимо правильно подключить питание. Это важный этап установки и требует аккуратности и внимания.
Питание автомагнитолы подключается с помощью специального кабеля, который поставляется в комплекте с прибором. Кабель обычно имеет два конца: один конец подключается к автомагнитоле, а другой – к источнику питания автомобиля.
Перед подключением автомагнитолы убедитесь, что зажигание автомобиля выключено и вы отключены от источника питания. В противном случае, при работе с электрическими контактами может возникнуть короткое замыкание или повреждение оборудования.
Чтобы правильно подключить питание, найдите соответствующий разъем на задней панели автомагнитолы. Разъем должен соответствовать разъему на кабеле питания. Вставьте разъемы друг в друга с усилием и убедитесь, что они плотно соединены.
После этого найдите соответствующий разъем на источнике питания автомобиля. Обычно это распределительный блок, расположенный вблизи панели приборов или под капотом автомобиля. Всегда следуйте инструкциям производителя автомобиля при подключении питания.
Соедините конец кабеля питания с разъемом на источнике питания. Убедитесь, что разъемы надежно соединены и фиксируются в положении.
После подключения питания, снова проверьте, что зажигание автомобиля выключено и вы отключены от источника питания. После подключения автомагнитолы можно включить зажигание и убедиться, что автомагнитола работает правильно.
Запомните, что неправильное подключение питания может привести к множеству проблем, включая короткое замыкание, перегорание предохранителя или повреждение автомагнитолы. Если вы сомневаетесь в своих навыках или не можете правильно подключить питание, лучше обратиться к специалисту.
Подключение динамиков к автомагнитоле
Для подключения динамиков к автомагнитоле необходимо выполнить следующие шаги:
- Определите, сколько динамиков вы хотите подключить к автомагнитоле. Обычно автомагнитола имеет возможность подключить от 2 до 4 динамиков.
- Проверьте, какие разъемы предоставляет ваша автомагнитола для подключения динамиков. Обычно это разъемы типа RCA или разъемы проводов.
- Определите полярность проводов динамиков. Для этого можно воспользоваться мультиметром или специальным тестером.
- Подсоедините провода динамиков к соответствующим разъемам автомагнитолы. При подключении динамиков с разъемом типа RCA необходимо использовать специальные адаптеры или кабели.
- Проверьте работоспособность подключенных динамиков, включив автомагнитолу и воспроизведя звук.
- При необходимости скорректируйте настройки звука на автомагнитоле для достижения оптимального качества звучания.
Правильное подключение динамиков к автомагнитоле является важным шагом для создания качественной аудиосистемы в автомобиле. При следовании указанным выше шагам вы сможете насладиться отличным звучанием музыки во время поездок.
Подключение антенны к автомагнитоле
- Найдите антенный разъем на задней панели автомагнитолы.
- Снимите защитный колпачок с антенного разъема.
- Вставьте конец антенного кабеля в антенный разъем до упора.
- Увернитесь, что антенный кабель не остается обратно отсоединенным или подключенным неправильно.
- Закрепите антенный кабель с помощью квадратной гайки или другого механизма, предусмотренного для данной модели автомагнитолы.
Примечание: Проверьте инструкции, поставляемые вместе с вашей автомагнитолой, для получения дополнительной информации о специфических требованиях и рекомендациях по установке антенны.
Подключение проводов управления к автомагнитоле
Для правильного функционирования автомагнитолы Супра необходимо подключить провода управления, которые будут отвечать за основные функции устройства.
Перед началом подключения следует проверить инструкцию к автомагнитоле для определения расположения и назначения необходимых проводов. Обычно провода управления окрашены в различные цвета, чтобы облегчить процесс их идентификации.
Вот основные провода управления, которые можно встретить при подключении автомагнитолы Супра:
- Провод питания (красный) – отвечает за подачу питания на автомагнитолу. Провод подключается к положительному (+) полю аккумулятора автомобиля.
- Провод заземления (черный) – обеспечивает заземление автомагнитолы. Провод подключается к отрицательному (-) полю аккумулятора или к металлической части кузова автомобиля.
- Провод пультового управления (синий) – служит для подключения пульта дистанционного управления автомагнитолы. Провод подключается к соответствующему порту на задней панели устройства.
- Провод управления усилителем (серый) – используется для подключения автомагнитолы к внешнему усилителю звука. Провод обычно подключается к порту Amplifier Control на задней панели автомагнитолы.
- Провод управления подсветкой (оранжевый) – служит для подключения автомагнитолы к системе подсветки автомобиля. Провод обычно подключается к соответствующему порту на задней панели устройства.
Обратите внимание на то, что цвета проводов могут незначительно отличаться в разных моделях автомагнитолы Супра. Поэтому всегда рекомендуется проверять инструкцию к устройству для точных данных о проводах и их подключении.
Важно: При подключении проводов управления всегда рекомендуется отключать положительный (+) провод аккумулятора автомобиля, чтобы избежать короткого замыкания или других повреждений устройства.
Подключение дополнительных устройств к автомагнитоле
Автомагнитолы Супра позволяют подключать различные дополнительные устройства для расширения функциональности и комфорта во время поездок. В данном разделе мы рассмотрим основные способы подключения таких устройств и предоставим рекомендации по правильной распиновке.
Bluetooth-адаптер
С использованием Bluetooth-адаптера вы сможете подключить свой смартфон или другое устройство к автомагнитоле без проводных соединений. Перед подключением необходимо проверить, поддерживает ли ваша автомагнитола функцию Bluetooth, и включить эту функцию в настройках.
Рекомендуемые шаги для подключения Bluetooth-адаптера:
- Вставьте адаптер в свободный разъем на задней панели автомагнитолы.
- Включите автомагнитолу и убедитесь, что функция Bluetooth активирована.
- На вашем смартфоне включите Bluetooth и найдите доступные устройства для подключения.
- Выберите автомагнитолу из списка доступных устройств и совершите сопряжение.
- После успешного сопряжения ваш смартфон будет подключен к автомагнитоле, и вы сможете передавать аудио сигнал без проводных подключений.
Усилитель
Установка усилителя позволит значительно улучшить качество звука в автомобиле. Вам понадобятся следующие инструменты и материалы:
- Усилитель.
- Акустический кабель.
- Разъемы.
- Инструменты для монтажа (отвертки, клеммы и т.п.).
Рекомендуемые шаги для подключения усилителя:
- Выберите место установки усилителя в автомобиле и закрепите его с помощью специальных крепежных элементов.
- Соедините акустические кабели с усилителем и динамиками автомобиля.
- Подключите усилитель к автомагнитоле с помощью специального адаптера или переходника.
- Убедитесь, что все соединения настроены правильно и проверьте работоспособность усилителя.
Обратите внимание: при подключении таких дополнительных устройств, как Bluetooth-адаптеры или усилители, рекомендуется обратиться к руководству пользователя и спецификации вашей автомагнитолы, чтобы убедиться в совместимости и правильной распиновке разъемов.
Проверка работоспособности автомагнитолы после распиновки
После проведения распиновки для подключения автомагнитолы Супра, необходимо проверить ее работоспособность перед установкой в автомобиль. В этом разделе мы расскажем о нескольких шагах, которые помогут вам проверить, что автомагнитола функционирует корректно.
Шаг 1: Подключение питания
Перед тем, как начать проверку, убедитесь, что автомагнитола правильно подключена к источнику питания. Проверьте, что провода для питания подключены к соответствующим контактам на задней панели автомагнитолы и что они вставлены в заранее подготовленные разъемы автомобиля. Убедитесь, что напряжение питания соответствует требуемым значениям, указанным в инструкции к автомагнитоле. Если всё подключено правильно, то при подаче питания на автомагнитолу она должна запитаться и начать работу.
Шаг 2: Проверка функциональности
После успешного подключения питания, проверьте функциональность автомагнитолы. Это включает в себя проверку следующих элементов:
- Дисплей: Убедитесь, что дисплей автомагнитолы работает и отображает информацию четко и ярко.
- Звук: Включите радио или вставьте диск с музыкой, чтобы проверить работу звуковых медиафункций автомагнитолы. Убедитесь, что звук воспроизводится без искажений и в хорошем качестве.
- Управление: Проверьте, что все кнопки и регуляторы автомагнитолы функционируют правильно. Попробуйте переключить радиостанции, изменить громкость или настроить другие параметры, чтобы убедиться, что управление работает без сбоев.
- Дополнительные функции: Если ваша автомагнитола имеет дополнительные функции, такие как Bluetooth или USB-порт, проверьте их работоспособность. Попробуйте подключиться к устройству через Bluetooth или вставьте флеш-накопитель, чтобы проверить, что дополнительные функции работают корректно.
Если в процессе проверки вы обнаружили какие-либо проблемы или неисправности, рекомендуется обратиться к специалисту для диагностики и ремонта автомагнитолы.
