Клапанная крышка – это важный элемент двигателя автомобиля, который отвечает за герметичность и защиту клапанного механизма от воздействия пыли, грязи и масла. Если у вас автомобиль марки Ситроен С5, и вы заметили утечку масла или другие признаки повреждения прокладки клапанной крышки, то необходимо срочно заменить ее. В этой пошаговой инструкции мы расскажем, как самостоятельно заменить прокладку клапанной крышки Ситроен С5.
Перед началом работ, убедитесь, что у вас есть все необходимые инструменты и запчасти для замены прокладки клапанной крышки. Вам понадобятся: новая прокладка, ключи для откручивания крепежных болтов, отвертки, прокладочный материал и при необходимости ремень или лента для снятия ремня генератора. Также перед началом работ рекомендуется выключить двигатель и дать ему остыть.
Итак, приступим к замене прокладки клапанной крышки Ситроен С5:

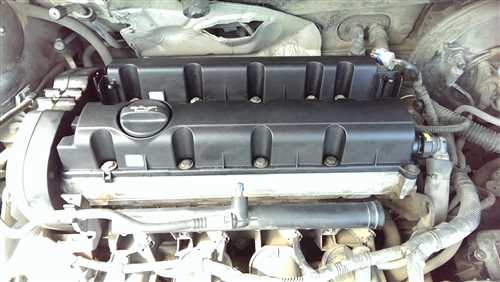

Шаг 1: Откройте капот автомобиля и обнаружьте клапанную крышку. Она расположена на верхней части двигателя и обычно имеет надпись Ситроен.
Шаг 2: С помощью ключей отверните крепежные болты и аккуратно снимите клапанную крышку. Обратите внимание на положение и расположение болтов для последующей правильной установки.
Шаг 3: Осмотрите прокладку клапанной крышки и обнаружьте повреждения. Если она повреждена или искривлена, то она обязательно должна быть заменена.
Шаг 4: Аккуратно снимите старую прокладку с клапанной крышки. Если она плохо отходит или прилипла, используйте отвертку или другой плоский инструмент, чтобы ее удалить.
Шаг 5: Проверьте поверхность клапанной крышки на наличие загрязнений или остатков старой прокладки. Если необходимо, очистите поверхность отлипшей прокладки при помощи пользования растворителя или другого подходящего материала.
Шаг 6: Установите новую прокладку на клапанную крышку, правильно выровняв ее отверстия с отверстиями на крышке.
Шаг 7: Осмотрите болты крепежа клапанной крышки. Если они повреждены или старые, рекомендуется заменить их новыми.
Шаг 8: Установите клапанную крышку на место и аккуратно затяните крепежные болты с помощью ключей. Убедитесь, что все болты затянуты с одинаковой силой и не перекручены.
Шаг 9: Дайте двигателю остыть, а затем запустите его и проверьте наличие утечек масла или других неисправностей. Если все в порядке, то замена прокладки клапанной крышки на Ситроен С5 выполнена успешно.
Теперь вы знаете, как самостоятельно заменить прокладку клапанной крышки на Ситроен С5. Помните, что эти работы могут быть сложными и требовать определенного опыта и навыков, поэтому, если у вас возникнут сомнения или вы не уверены в своих силах, лучше обратиться к специалистам.
Подготовка инструментов и материалов
Перед заменой прокладки клапанной крышки Ситроен С5 необходимо подготовить все необходимые инструменты и материалы. Это позволит вам без лишних проблем приступить к работе:
Инструменты:
- Набор ключей
- Отвертки разных размеров
- Торцовые головки
- Торцовые ключи
- Молоток
- Отвертка с плоской и крестовой головками
- Отрезной пилочкой
- Ниппельный ключ
- Разводной ключ
- Динамометрический ключ
- Отвертка с пробкой
Материалы:
- Новая прокладка клапанной крышки
- Прокладка поддона картера
- Прокладки впускного и выпускного коллекторов
- Антифриз
- Масло двигателя
- Герметик для крышки клапанов
Убедитесь, что все инструменты и материалы готовы к использованию перед началом работы. Это поможет избежать дополнительных простоев и задержек.
Отключение аккумуляторной батареи и удаление крышки двигателя
Прежде чем начать процесс замены прокладки клапанной крышки на вашем автомобиле Citroen C5, необходимо отключить аккумуляторную батарею, чтобы предотвратить случайное возникновение электрического заряда во время работы с двигателем.
Для отключения аккумуляторной батареи необходимо выполнить следующие шаги:
- Выключите зажигание и удалите ключ из замка зажигания.
- Откройте капот и найдите аккумуляторную батарею, расположенную на одной из сторон двигателя.
- Отверните гайки, которые крепят клеммы аккумулятора к контактам. Начните с отключения отрицательной клеммы (-), затем положительной (+).
- Проверьте, что клеммы аккумулятора полностью отсоединены и не касаются других металлических частей автомобиля.
После отключения аккумуляторной батареи можно приступать к удалению крышки двигателя для доступа к прокладке клапанной крышки.
Удаление крышки двигателя
Для удаления крышки двигателя выполните следующие действия:
- Отсоедините электрические разъемы, которые связаны с крышкой двигателя. Обычно это разъемы для датчиков и других электрических компонентов.
- Отверните болты, которые крепят крышку двигателя к головке цилиндров. Не забудьте запомнить последовательность их отворачивания, чтобы обеспечить правильную установку крышки после замены прокладки.
- Аккуратно отсоедините крышку двигателя от головки цилиндров. При необходимости можно использовать отвертку или другой плоский инструмент для помощи в снятии крышки.
Теперь вы можете продолжить с заменой прокладки клапанной крышки на вашем автомобиле Citroen C5. Не забудьте установить новую прокладку и аккуратно установить крышку двигателя после выполнения необходимых ремонтных работ.
Снятие катушки зажигания и шлангов воздухозаборника
Процедура замены прокладки клапанной крышки Ситроен С5 включает снятие катушки зажигания и шлангов воздухозаборника. Для этого вам понадобятся следующие инструменты:
- Отвертка;
- Торцовые ключи;
- Набор трубчатых ишаков.
Перед началом работ убедитесь, что двигатель остыл. Затем следуйте инструкциям ниже:
- Выключите зажигание и отсоедините провода от катушки зажигания, пометив их для дальнейшего подключения;
- Отведите провода в сторону, чтобы они не мешали;
- Внимательно осмотрите катушку зажигания на предмет видимых дефектов или повреждений. Если обнаружены какие-либо проблемы, замените катушку;
- Открутите крепления катушки зажигания с помощью торцового ключа;
- Аккуратно извлеките катушку, не повредив при этом провода;
- Снимите шланги воздухозаборника, открутив крепления торцовыми ключами;
- Исключите возможность попадания пыли или посторонних предметов в открытые отверстия моторного отделения;
- При необходимости замените шланги воздухозаборника новыми, обратив внимание на правильность соединений;
- Установите новую прокладку на клапанную крышку Ситроен С5, установив катушку зажигания и шланги в обратной последовательности.
После установки прокладки клапанной крышки проверьте работоспособность двигателя и отсутствие утечек. При обнаружении проблем рекомендуем обратиться к специалисту для их устранения.
Ослабление и снятие фиксаторов клапанной крышки
Перед началом замены прокладки клапанной крышки необходимо ослабить и снять фиксаторы, которые удерживают крышку на месте. Для этого следует следовать данным инструкциям:
| Шаг | Действие |
| 1 | Снимите накидную гайку, которая расположена в центре клапанной крышки. Для этого нужно использовать специальный гаечный ключ. |
| 2 | После снятия гайки ослабьте и снимите все болты, которыми крышка крепится к головке блока цилиндров. Используйте соответствующий размер головки для снятия болтов. |
| 3 | После того как все болты будут сняты, аккуратно поднимите клапанную крышку вверх и убедитесь, что все провода и шланги отсоединены от нее. |
| 4 | Если крышка не отделяется сразу, попробуйте слегка покачать ее из стороны в сторону для разрыва плотно прилегающей прокладки. |
| 5 | Ослабьте оставшиеся крепежные элементы и снимите фиксаторы, держащие провода и шланги. Будьте осторожны, чтобы не повредить крепления и изоляцию. |
| 6 | После снятия фиксаторов, клапанная крышка будет свободно подниматься и может быть снята полностью. |
Теперь вы готовы продолжить процесс замены прокладки клапанной крышки Ситроен С5. Перейдите к следующему этапу инструкции.

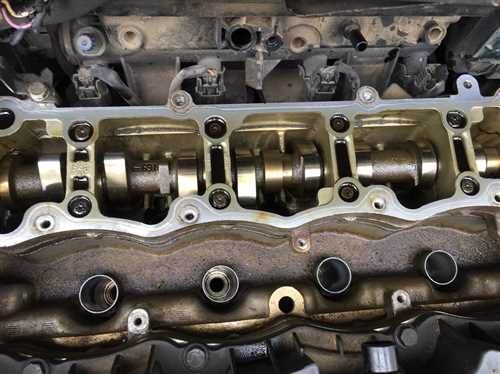

Снятие клапанной крышки и старой прокладки
Перед началом работ необходимо убедиться в охлажденности двигателя. Разрядите напряжение аккумуляторной батареи и снимите клемму минус.
Далее выполните следующие шаги:
1. Снимите воздушный фильтр
Откройте крепежные зажимы и аккуратно снимите воздушный фильтр, чтобы получить доступ к верхней части двигателя.
2. Отсоедините проводку и гладкую трубу
Снимите проводку с катушки зажигания и аккуратно отсоедините гладкую трубу, находящуюся на клапанной крышке.
3. Открутите крепежные болты
На клапанной крышке находятся крепежные болты, которые следует ослабить и аккуратно открутить.
После этого вы сможете снять клапанную крышку, осторожно отодвинув ее от двигателя.
Следующим шагом станет удаление старой прокладки клапанной крышки.
Внимательно осмотрите ее и убедитесь, что она повреждена или истекла, и требуется замена. Очистите поверхность двигателя от остатков старой прокладки.
Теперь у вас имеются все необходимые предпосылки для установки новой прокладки и клапанной крышки.
Очистка поверхности двигателя и клапанной крышки от остатков прокладки
Перед установкой новой прокладки клапанной крышки необходимо тщательно очистить поверхность двигателя и самой крышки от остатков старой прокладки. Это позволит обеспечить надежную и герметичную установку новой прокладки.
Для начала, откройте капот и обнаружьте место расположения клапанной крышки. Очистку следует выполнять на холодной поверхности двигателя. При необходимости, подождите, пока двигатель полностью остынет.
Используйте пластиковую отрывную шпатель для удаления старой прокладки. Внимательно пройдитесь по всей поверхности клапанной крышки, аккуратно удаляя остатки прокладки. Обратите внимание на места, где прокладка может оказаться особенно плотно прилегающей, например, вокруг отверстий для болтов крепления.
После удаления остатков старой прокладки с крышки, не забудьте также очистить поверхность двигателя. Внимательно пройдитесь по всей поверхности, особенно вокруг отверстий клапанов и других выступающих элементов.
Для того чтобы убрать остатки прокладки с труднодоступных мест, можно использовать промышленный очиститель для двигателя или специальные растворители, при этом следуйте инструкциям производителя и применяйте средства без высокого содержания растворителей.
После тщательной очистки обеих поверхностей, протрите их сухой чистой тряпкой, чтобы удалить оставшиеся следы прокладки и осушить поверхность перед установкой новой прокладки клапанной крышки.
Установка новой прокладки на клапанную крышку
После того как старая прокладка клапанной крышки была удалена, необходимо установить новую для обеспечения надежной герметизации.
1. Возьмите новую прокладку и проверьте ее соответствие по размеру и форме с предыдущей.
2. Загните новую прокладку для облегчения ее установки. Она должна быть гибкой и податливой.
3. Расположите прокладку на месте клапанной крышки, убедившись, что она идеально соответствует контурам и выступающим частям.
4. Нажмите на прокладку, чтобы она полностью прилегла к поверхности клапанной крышки.
5. Убедитесь, что прокладка находится на своем месте и не выглядит смещенной. Она должна плотно прилегать к клапанной крышке.
6. Если прокладка имеет отверстия или метки для крепления, установите их в нужные места согласно инструкции производителя.
7. В случае использования дополнительных крепежных элементов, установите их аккуратно, не перекручивая или перетягивая.
8. Установите клапанную крышку обратно на двигатель, приложив небольшое усилие для того, чтобы прокладка оказалась между крышкой и поверхностью двигателя.
После установки новой прокладки на клапанную крышку, приступайте к сборке и подключению остальных элементов автомобиля, следуя инструкции производителя.

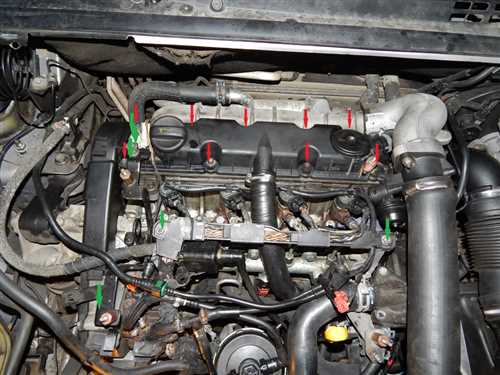

Установка клапанной крышки на двигатель
После того, как вы успешно заменили старую прокладку клапанной крышки, настало время ее установки на двигатель вашего автомобиля Ситроен С5. Следуйте следующим шагам:
Шаг 1: Подготовка к установке
Перед установкой клапанной крышки обязательно проверьте ее состояние и убедитесь, что она не повреждена. Также убедитесь, что поверхность двигателя, на которую будет устанавливаться крышка, чистая и без масляных следов.
Шаг 2: Крепление крышки
Осторожно поместите новую прокладку на поверхность двигателя, затем аккуратно установите клапанную крышку на прокладку. Убедитесь, что крышка выровнена и правильно установлена.
Важно: При установке клапанной крышки не сильно затягивайте гайки крепления, чтобы не повредить крышку или прокладку. Используйте динамометрический ключ с регулируемым моментом затяжки для достижения оптимального крепления.
Шаг 3: Затяжка гаек
Постепенно и равномерно затягивайте гайки крепления клапанной крышки, начиная с центральной гайки и перемещаясь к краю крышки. Используйте динамометрический ключ, чтобы достичь рекомендованного производителем момента затяжки для вашего автомобиля Ситроен С5.
Примечание: Рекомендуемый момент затяжки может различаться в зависимости от модели и года выпуска автомобиля. Проверьте технические характеристики вашего конкретного автомобиля или проконсультируйтесь с авторизованным сервисным центром.
После затяжки всех гаек убедитесь, что крышка надежно прикреплена к двигателю и не имеет никакой подвижности.
Теперь вы успешно установили новую клапанную крышку на двигатель вашего автомобиля Ситроен С5. Убедитесь в отсутствии утечек масла и проведите тестовую поездку, чтобы проверить работу двигателя и крышки.
Закрепление фиксаторов клапанной крышки
После установки новой прокладки клапанной крышки на Citroen C5 необходимо закрепить фиксаторы, чтобы обеспечить надежное уплотнение и предотвратить утечку масла или других рабочих жидкостей.
Для закрепления фиксаторов клапанной крышки нужно выполнить следующие шаги:
- Очистите поверхности клапанной крышки и двигателя от старой прокладки и остатков масла.
- Разместите новую прокладку на клапанной крышке, аккуратно выровняв ее соответствующие отверстия.
- Плотно установите клапанную крышку на двигатель и убедитесь, что она полностью покрывает все отверстия и прилегает ровно.
- Затяните болты фиксаторов клапанной крышки поочередно, следуя рекомендациям производителя по применению заданного момента затяжки.
- Проверьте затяжку болтов, убедившись, что они надежно закреплены, но не перетянуты. Рекомендуется использовать динамометрический ключ для достижения точности затяжки.
После закрепления фиксаторов клапанной крышки установите все снятые детали и проверьте автомобиль на наличие потенциальных утечек. В случае обнаружения утечек необходимо немедленно принять меры по их устранению.
Установка шлангов воздухозаборника и катушки зажигания
После установки новой прокладки клапанной крышки на Ситроен С5, необходимо правильно установить шланги воздухозаборника и катушки зажигания. В этом разделе мы подробно рассмотрим этот процесс.
Установка шлангов воздухозаборника
1. Перед установкой шлангов воздухозаборника, очистите все соединительные поверхности и убедитесь, что они сухие и чистые.
2. Установите воздушный фильтр по его месту. Убедитесь, что он надежно фиксируется и не ослаблен.
3. Подключите шланги воздухозаборника к соответствующим разъемам на прокладке клапанной крышки.
4. Проверьте, чтобы все соединения были плотными и не вызывали утечки воздуха.
5. Установите воздухозаборник на свое место, гарантируя правильную посадку и фиксацию.
Установка катушек зажигания
1. Перед установкой катушек зажигания, убедитесь, что все соединительные провода и разъемы в порядке.
2. Проверьте состояние катушек зажигания и убедитесь, что они не повреждены или изношены. В случае необходимости, замените их новыми.
3. Установите каждую катушку зажигания на свое место и тщательно закрепите ее, гарантируя надежную фиксацию.
4. Подключите соединительные провода к каждой катушке зажигания и обеспечьте их надежное соединение.
5. Проверьте, чтобы все катушки зажигания были правильно установлены и не вызывали замыкания.
Помните: При установке и подключении шлангов воздухозаборника и катушек зажигания, следуйте указаниям производителя, чтобы избежать повреждений или неправильной работы автомобиля. При возникновении сомнений, лучше обратиться за помощью к профессионалу или авторизованному сервисному центру.
Завершение установки шлангов воздухозаборника и катушек зажигания считается одним из последних шагов при замене прокладки клапанной крышки на Ситроен С5. После завершения данного процесса, убедитесь, что все соединения плотные, а автомобиль функционирует корректно.
Установка крышки двигателя и подключение аккумуляторной батареи
После того, как прошла замена прокладки клапанной крышки на вашем автомобиле Ситроен С5, необходимо провести установку крышки двигателя и подключить аккумуляторную батарею. Следуйте следующим шагам, чтобы выполнить эти действия:
1. Установка крышки двигателя
Положите крышку двигателя на место и аккуратно установите ее на цилиндровую головку двигателя. Убедитесь, что все отверстия на крышке соответствуют отверстиям на головке.
Затяните болты крышки в правильной последовательности согласно спецификациям производителя. Обычно это делается с помощью динамометрического ключа.
2. Подключение аккумуляторной батареи
Поднимите капот и найдите аккумуляторную батарею. Сначала подключите положительный кабель к положительному (+) полюсу аккумулятора, а затем отрицательный кабель к отрицательному (-) полюсу.
Убедитесь, что соединения кабелей плотно прикреплены и надежно закреплены. Установите клеммы так, чтобы они неподвижно держались на своих местах и не могли случайно отсоединиться.
Проверьте, что все электрические компоненты работают должным образом, и убедитесь, что батарея заряжена.
После завершения этих шагов установка крышки двигателя и подключение аккумуляторной батареи на Ситроен С5 теперь закончены. Убедитесь в правильности установки и проведите тестовую поездку, чтобы проверить работу двигателя и других систем автомобиля.
| Цилиндровая головка | Болты крышки двигателя | Положительный (+) полюс | Отрицательный (-) полюс |
|---|---|---|---|
| Крышка двигателя должна быть установлена на цилиндровую головку | Болты крышки должны быть затянуты согласно спецификациям производителя | Положительный кабель должен быть подключен к положительному полюсу аккумулятора | Отрицательный кабель должен быть подключен к отрицательному полюсу аккумулятора |
Проверка работоспособности двигателя и отсутствия утечек
После того как вы заменили прокладку клапанной крышки на вашем Ситроене С5, важно проверить работоспособность двигателя и отсутствие потенциальных утечек.
1. Запустите двигатель: Убедитесь, что двигатель запускается без проблем и работает плавно. Особое внимание уделите звукам, которые может издавать двигатель. Если вы заметите необычные или странные звуки, немедленно прекратите работу двигателя и обратитесь к специалисту.
2. Проверьте уровень масла: Убедитесь, что уровень масла в двигателе находится внутри допустимого диапазона. Если уровень масла ниже нормы, добавьте необходимое количество масла в соответствии с рекомендациями производителя.
3. Проверьте утечки: Внимательно осмотрите клапанную крышку и смежные детали на наличие следов масла или других жидкостей. Также обратите внимание на поддон масла и другие участки двигателя. Если вы заметите утечку жидкости, проверьте правильность установки новой прокладки клапанной крышки и, при необходимости, повторите процедуру замены.
4. Проверьте работу системы охлаждения: Удостоверьтесь, что система охлаждения функционирует исправно и мотор достаточно охлаждается. Наблюдайте за температурой на приборной панели и убедитесь, что она остается в нормальном диапазоне. При возникновении проблем с охлаждением двигателя обратитесь к квалифицированному механику.
5. Проверьте работу других систем: Не забывайте также проверить работу других систем вашего автомобиля, таких как электрическая система, система зажигания, трансмиссия и другие. В случае возникновения проблем, рекомендуется обратиться к специалисту для диагностики.
Следуя этим шагам, вы убедитесь в работоспособности двигателя после замены прокладки клапанной крышки на Ситроен С5 и снизите вероятность возникновения проблем в будущем.
