КамАЗ 6520 — мощный грузовик, который широко используется в различных отраслях промышленности. При работе данного автомобиля важно знать о наличии предохранителей и их схеме, чтобы в случае неисправности быстро восстановить работоспособность системы. В данной статье мы рассмотрим подробную схему предохранителей КамАЗ 6520 и описания каждого из них.
Первым предохранителем в схеме КамАЗ 6520 является предохранитель на 10 Ампер в блоке реле системы впрыска топлива. Он предназначен для защиты от короткого замыкания или перегрузки. В случае выхода из строя данного предохранителя, необходимо заменить его на аналогичный с такой же амперностью.
Второй предохранитель расположен в блоке электронной системы управления двигателем и также имеет номинал 10 Ампер. Он отвечает за защиту от короткого замыкания или перегрузки электрических цепей системы управления, что позволяет избежать возможных повреждений оборудования. Если данный предохранитель перегорает, необходима его замена.
Третий предохранитель находится в блоке предохранителей и имеет номинал 15 Ампер. Он отвечает за защиту системы нагнетания и охлаждения системы впуска воздуха в двигатель. При перегорании данного предохранителя может возникнуть неполадка в работе данных систем, поэтому его следует заменить на аналогичный предохранитель.
Таким образом, знание схемы и описания предохранителей КамАЗ 6520 позволяет оперативно устранять неисправности и обеспечивать безопасную работу автомобиля. В случае перегорания предохранителей рекомендуется обратиться к специалисту для диагностики и замены неисправных элементов.
КамАЗ 6520: особенности шемы предохранителей
Шема предохранителей КамАЗ 6520 играет важную роль в обеспечении безопасности и нормальной работы автомобиля. Каждый предохранитель отвечает за защиту определенного узла автомобиля от перегрузки и короткого замыкания.
Основные особенности шемы предохранителей КамАЗ 6520 включают в себя:
- Наличие разных типов предохранителей для различных электрических цепей. Например, предохранители низкого тока используются для защиты цепей освещения, а предохранители большого тока для защиты высокотоковых цепей, таких как зажигание.
- Расположение предохранителей в разных частях автомобиля. Некоторые предохранители могут быть расположены в салоне автомобиля, например, под панелью приборов, а другие могут быть расположены под капотом, вблизи аккумулятора.
- Наличие основного предохранителя, который защищает все электрические цепи автомобиля. Этот предохранитель часто находится рядом с аккумулятором и играет важную роль в предотвращении перегрузки системы электропитания.
- Обозначение каждого предохранителя на схеме с помощью цифры или буквы. Это облегчает поиск и замену предохранителя, если он перегорел.
Шема предохранителей КамАЗ 6520 является неотъемлемой частью технической документации на автомобиль. Регулярная проверка предохранителей и замена перегоревших — важный аспект правильного обслуживания и поддержания надежной работы автомобиля.
Как работает схема предохранителей в КамАЗ 6520?
Схема предохранителей в КамАЗ 6520 играет важную роль в обеспечении безопасности электрических систем и устройств грузового автомобиля. Она представляет собой группу предохранителей, размещенных в определенном порядке и предназначенных для защиты различных электрических цепей автомобиля от короткого замыкания, перегрузки или других неисправностей.
Шема предохранителей в КамАЗ 6520 состоит из основного блока предохранителей (расположенного в салоне автомобиля) и дополнительного блока предохранителей (расположенного в двигателе автомобиля).
Основной блок предохранителей защищает электрические цепи, отвечающие за освещение, сигнализацию, радио и другие системы салона автомобиля. Дополнительный блок предохранителей защищает электропроводку двигателя, включая системы зажигания, электронасоса и другие системы, которые важны для работы двигателя.
Каждый предохранитель имеет определенную маркировку и назначение. При превышении номинального тока предохранитель автоматически выбивает, прекращая подачу электрического тока в соответствующую цепь. Это предотвращает возможные повреждения проводки и компонентов автомобиля, а также предотвращает возможные пожары или другие аварийные ситуации.
| Предохранитель | Назначение |
|---|---|
| 5A | Освещение салона |
| 10A | Освещение сигнализации и приборов |
| 15A | Радио и аудиосистема |
| 20A | Электронасос топлива |
| 30A | Система зажигания |
В случае выхода из строя предохранителя, его необходимо заменить на предохранитель с таким же номиналом тока. Неправильная замена предохранителя может привести к повреждению электрических цепей или компонентов автомобиля.
Знание и понимание работы схемы предохранителей в КамАЗ 6520 является важным для эффективного и безопасного обслуживания автомобиля.
Типы предохранителей в КамАЗ 6520
В КамАЗ 6520 устанавливаются различные типы предохранителей, которые выполняют важную функцию защиты электрооборудования от короткого замыкания и перегрузок. Рассмотрим основные типы предохранителей, используемых в данной модели грузовика:
1. Предохранители типа PTC
PTC-предохранители (Positive Temperature Coefficient) являются самовосстанавливающимися. Они способны автоматически восстанавливать свою работу после срабатывания при прекращении перегрузки или короткого замыкания. PTC-предохранители обычно используются для защиты электрических цепей низкого напряжения.
2. Плавкие предохранители
Плавкие предохранители состоят из тонкой металлической проволоки, которая способна плавиться и разрываться при высоком токе. Это позволяет предохранителю отключить электрическую цепь в случае возникновения перегрузки или короткого замыкания. Обычно плавкие предохранители имеют специальное обозначение на корпусе, которое указывает на их характеристики (напряжение, ток).
3. Щелевые предохранители
Щелевые предохранители представляют собой тонкие пластинки из специального материала, которые устанавливаются в специальных держателях. Разрыв пластинок происходит при срабатывании предохранителя, что прерывает электрическую цепь. Для замены щелевого предохранителя необходимо достать сломанную пластинку и установить новую.
Таким образом, КамАЗ 6520 использует различные типы предохранителей, которые обеспечивают надежную защиту электрооборудования от перегрузок и короткого замыкания. Использование правильных предохранителей и следование схеме их расположения на панели управления позволяют избежать серьезных поломок и повреждений электрооборудования в грузовике.
Цель и задачи предохранителей в КамАЗ 6520
| Номер предохранителя | Цель | Задачи |
|---|---|---|
| 1 | Защита от перегрузки | Предотвращение повреждения электрических компонентов и проводки в случае слишком большого тока |
| 2 | Защита от короткого замыкания | Предотвращение перегрева и возгорания, вызванного коротким замыканием в электрической системе |
| 3 | Защита электрических устройств | Предотвращение повреждения важных электрических устройств и приборов при нештатных ситуациях |
| 4 | Обеспечение безопасности | Предотвращение возможности поражения электрическим током в случае неисправности в электрической системе |
| 5 | Обнаружение неисправностей | Идентификация и локализация неисправностей в электрической системе на основе срабатывания предохранителей |
Предохранители в КамАЗ 6520 выполняют ряд важных функций. Они обеспечивают защиту от перегрузки и короткого замыкания, предотвращают повреждения электрических устройств и обеспечивают безопасность эксплуатации автомобиля.
Целью предохранителей является предотвращение возможности повреждения электрических компонентов и проводки в случае слишком большого тока или короткого замыкания в электрической системе. Они также служат для обеспечения безопасности путем предотвращения возможности поражения электрическим током в случае неисправности.
Задачи предохранителей в КамАЗ 6520 включают в себя обнаружение неисправностей в электрической системе. При срабатывании предохранителей, это указывает на наличие проблемы, которую необходимо идентифицировать и устранить. Таким образом, предохранители являются важным инструментом для диагностики и локализации неисправностей в автомобильной электрике.
Таблица приводит основные цели и задачи предохранителей, установленных в КамАЗ 6520. Важно следить за состоянием и правильной работой предохранителей, чтобы обеспечить надежную и безопасную эксплуатацию автомобиля.

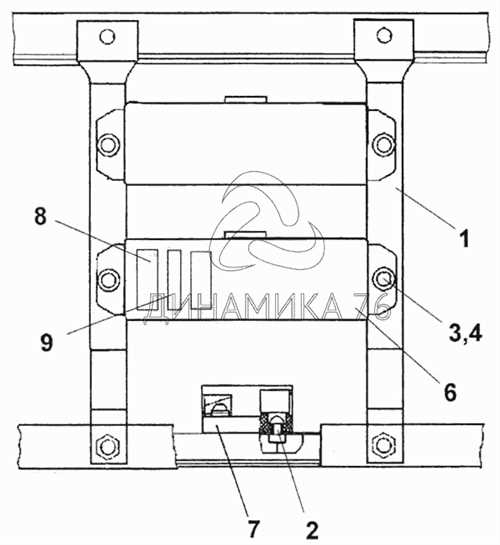

Подробное описание расположения предохранителей в КамАЗ 6520
В КамАЗ 6520 предохранители расположены в нескольких местах, чтобы обеспечить безопасность и защиту электрических соединений и приборов.
Основная панель предохранителей находится в кабине водителя, на панели приборов. В этой панели расположены основные предохранители, отвечающие за защиту основных систем автомобиля, таких как система освещения, система комфорта и др. Панель предохранителей обычно запечатана, что позволяет обнаружить и заменить выгоревшие предохранители.
Также в водительском отсеке имеется еще одна панель предохранителей, но она уже скрыта и требует снятия крышки либо подлокотника. Эта панель содержит предохранители первого элемента и отвечает за электроснабжение основных потребителей водительского отсека, таких как освещение салона, система замков и др.
Дополнительные предохранители находятся в двигателе, под капотом. Они предназначены для защиты системы запуска и электроники двигателя. Чтобы добраться до этой панели, необходимо открыть капот автомобиля и найти ящик с предохранителями рядом с системой питания двигателя.
Расположение предохранителей в КамАЗ 6520 может незначительно отличаться в зависимости от конкретной модели и года выпуска. Поэтому перед заменой предохранителей рекомендуется ознакомиться с подробной схемой расположения предохранителей, указанной в руководстве по эксплуатации автомобиля.
Замена предохранителей в КамАЗ 6520 необходима при обнаружении выгоревшего предохранителя или при возникновении проблем с автомобильной электрикой. Для замены предохранителя необходимо снять панель, заполненную предохранителями, и с помощью держателей предохранителей заменить выгоревший экземпляр на новый предохранитель соответствующего номинала.
Как правильно заменить предохранители в КамАЗ 6520?
Шаги по замене предохранителей:
- Выключите зажигание автомобиля и отсоедините от аккумулятора заземляющий провод.
- Обратите внимание на информацию в руководстве по эксплуатации или на схему предохранителей, чтобы найти нужный предохранитель и его расположение. Обычно схема предохранителей находится на крышке блока предохранителей или в руководстве по эксплуатации.
- Выберите подходящий инструмент, обычно это плоский отвертка, и аккуратно вытащите выгоревший предохранитель из паза в блоке предохранителей. Если предохранитель целый, но вам все равно нужно его заменить, аккуратно вытащите его с помощью пинцета или специального инструмента.
- Установите новый предохранитель в паз блока предохранителей. Убедитесь, что он надежно фиксируется и не подвижен. Обратите внимание на правильность выбора предохранителя (ампераж и тип) в соответствии с информацией в руководстве или на схеме предохранителей.
- Подсоедините заземляющий провод к аккумулятору и включите зажигание. Проверьте все электрические системы, чтобы убедиться, что новый предохранитель функционирует и не возникают никакие проблем.
Помните, что замена предохранителей в КамАЗ 6520 может потребовать тщательности и внимания. Если у вас возникли сомнения или затруднения, лучше обратиться к специалисту или сертифицированному автосервису.
Какие проблемы могут возникнуть при неправильной работе предохранителей в КамАЗ 6520?
Правильная работа предохранителей в КамАЗ 6520 имеет огромное значение для обеспечения безопасности и надежности работы автомобиля. Неправильная работа или поломка предохранителей может привести к нескольким проблемам, которые могут серьезно повлиять на работоспособность авто.
1. Повреждение электрической системы
В случае, если предохранитель не выполняет свою функцию правильно и не отключает электрическую цепь при возникновении перегрузки или короткого замыкания, это может привести к повреждению электрической системы КамАЗ 6520. Перегрузка электрической системы может привести к обрыву проводов или перегреву компонентов, что может привести к серьезным поломкам и даже пожару.
2. Отказ в работе электрических приборов
Если предохранитель срабатывает слишком часто из-за неисправной цепи или неправильно выбранного предохранителя, это может привести к повторным отказам в работе электрических приборов. Например, автомобиль может периодически терять освещение, прерываться работа системы кондиционирования, радио или других приборов. Это не только создает неудобства для водителя, но и может стать причиной возникновения опасных ситуаций на дороге.
Важно: В случае повторных отказов в работе электрических приборов, следует немедленно обратиться к квалифицированному автослесарю для выяснения причины и замены неисправного предохранителя.
Работа предохранителей в КамАЗ 6520 является одним из самых важных аспектов обеспечения безопасности и надежности автомобиля. Правильное функционирование предохранителей гарантирует защиту электрической системы от перегрузок и коротких замыканий, а также предотвращает повреждение электрических приборов. В случае каких-либо проблем с предохранителями, рекомендуется обратиться к профессиональному автомеханику, чтобы избежать серьезных последствий и обеспечить безопасную эксплуатацию автомобиля.
Важные рекомендации о техническом обслуживании предохранителей в КамАЗ 6520
Правильный выбор предохранителей
Для обслуживания предохранителей в КамАЗ 6520 рекомендуется следовать следующим рекомендациям:
- Используйте предохранители такой же номинальной мощности, как предыдущие. Замена предохранителя на более сильный может привести к повреждению электрической системы автомобиля.
- Обратите внимание на тип предохранителя, он должен соответствовать оригинальному типу, указанному в схеме.
Проверка целостности предохранителей
Регулярная проверка целостности предохранителей обеспечивает безопасное функционирование электрической системы КамАЗ 6520. Вот несколько простых шагов для проверки предохранителей:
| Шаг | Описание |
|---|---|
| Шаг 1 | Выключите зажигание и выньте ключ из замка зажигания. |
| Шаг 2 | Найдите блок предохранителей в салоне автомобиля или под капотом. Согласно схеме найдите предохранитель, который вы хотите проверить. |
| Шаг 3 | Внимательно осмотрите предохранитель на наличие деформаций или перегорания. Если предохранитель поврежден, замените его на новый с таким же типом и номинальной мощностью. |
Следуйте этим рекомендациям для обслуживания предохранителей в КамАЗ 6520, чтобы обеспечить безопасность своего автомобиля и предотвратить возможные поломки электрической системы. Помните, что правильное техническое обслуживание играет важную роль в долговечности и безопасности автомобиля.
Часто задаваемые вопросы о шеме предохранителей в КамАЗ 6520
1. Какие функции выполняют предохранители в КамАЗ 6520?
Предохранители в КамАЗ 6520 выполняют важные функции по защите электрических систем от перегрузок и короткого замыкания. Они предотвращают повреждение проводки и электронных компонентов, а также могут предотвратить возгорание электрооборудования.
2. Как определить вышедший из строя предохранитель в КамАЗ 6520?
Если предохранитель вышел из строя, то он обычно имеет перегоревший провод, который видно невооруженным глазом. Также вы можете использовать специальное устройство для проверки предохранителей, которое позволяет проверить целостность предохранителя без его извлечения из гнезда.
3. Где находится шема предохранителей в КамАЗ 6520?
Шема предохранителей КамАЗ 6520 обычно находится в руководстве по эксплуатации или в сервисной документации. Вы также можете обратиться к авторизованным сервисным центрам КамАЗ для получения информации о предохранителях и их расположении в конкретном автомобиле.

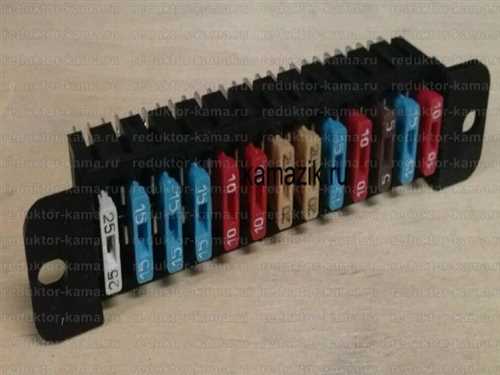

4. Какую роль играют различные цвета предохранителей в КамАЗ 6520?
В КамАЗ 6520 различные цвета предохранителей указывают на различные номиналы (токовую характеристику) предохранителей. Например, предохранители красного цвета имеют более высокий токовый предел, чем предохранители синего цвета. Пожалуйста, обратитесь к соответствующей таблице и руководству по эксплуатации для определения соответствующих номиналов и цветов предохранителей.
| Цвет предохранителя | Номинал предохранителя |
|---|---|
| Красный | 30-40 Ампер |
| Синий | 20-30 Ампер |
| Желтый | 10-20 Ампер |
5. Можно ли заменить предохранитель более низкой токовой характеристикой?
Нет, заменять предохранитель более низкой токовой характеристикой не рекомендуется. Это может привести к перегрузке электрической системы и повреждению проводки или электронных компонентов. Всегда заменяйте предохранитель такой же или более высокой токовой характеристикой, как и оригинальный.
Где можно найти дополнительные схемы и описания предохранителей в КамАЗ 6520?
Для того чтобы найти дополнительные схемы и описания предохранителей в КамАЗ 6520, можно воспользоваться несколькими ресурсами. Первым источником может быть официальный сайт производителя, где обычно размещается полная документация на модель автомобиля.
Также стоит обратить внимание на форумы и сообщества автолюбителей, где пользователи обмениваются опытом и информацией о ремонте и обслуживании КамАЗ 6520. Часто на таких форумах можно найти схемы предохранителей, а также получить подробные описания и советы по замене предохранителей.
Дополнительные источники информации могут быть представлены интернет-магазинами запчастей для КамАЗ 6520. В каталогах таких магазинов часто можно найти детализированные схемы предохранителей с указанием номера и назначения каждого предохранителя, а также подробное описание их функций.
| Источник информации | Описание |
|---|---|
| Официальный сайт производителя | Полная документация на модель КамАЗ 6520, включая схемы предохранителей. |
| Форумы и сообщества автолюбителей | Обмен опытом и информацией о ремонте и обслуживании КамАЗ 6520, включая схемы предохранителей и советы по замене. |
| Интернет-магазины запчастей | Каталоги с детализированными схемами предохранителей и описанием их функций. |
Однако, чтобы шема предохранителей могла выполнять свои функции, необходимо регулярное обслуживание и проверка. В процессе эксплуатации автомобиля могут происходить различные сбои и неполадки, которые могут повлиять на работу предохранителей. Поэтому, регулярная проверка состояния предохранителей и их замена при необходимости являются неотъемлемой частью обслуживания автомобиля.
Неисправности или неправильная работа шемы предохранителей могут привести к различным последствиям, включая отказ в работе электрических систем автомобиля или возникновение пожара. Поэтому, если в процессе эксплуатации КамАЗ 6520 вы обнаружите неисправности в работе электрических систем, необходимо незамедлительно проверить состояние предохранителей и их заменить при необходимости.
Важно также знать, что предохранители не являются вечными элементами и со временем могут выходить из строя. Поэтому, рекомендуется регулярно проверять их состояние, особенно при заметных изменениях в работе электрических систем автомобиля.
