Для проведения диагностики и обслуживания автомобиля Газель Бизнес с двигателем УМЗ 4216 необходимо знать местоположение диагностического разъема. Этот разъем является ключевым элементом, который позволяет получить доступ к электронной системе управления автомобилем и читать диагностические коды.
Диагностический разъем Газель Бизнес УМЗ 4216 находится в непосредственной близости от рулевой колонки, с правой стороны автомобиля. Он расположен под приборной панелью, защищенной пластиковой крышкой. Чтобы найти разъем, потребуется снять крышку с помощью отвертки или другого инструмента.

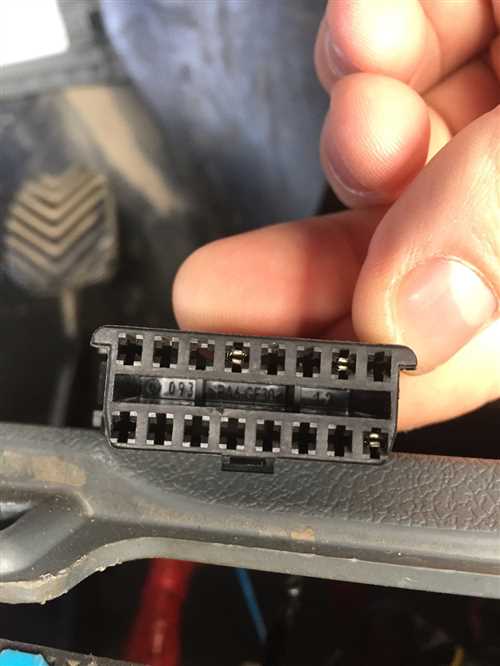

После того, как крышка диагностического разъема будет снята, можно увидеть 16-ти контактный порт, предназначенный для подключения диагностического оборудования. Важно отметить, что разъем может иметь различную конструкцию и цветовую маркировку в зависимости от года выпуска автомобиля и модификации системы. Поэтому перед подключением диагностического сканера необходимо убедиться в правильности соответствия контактов и выбрать соответствующий адаптер, если это требуется.
Машина Газель Бизнес УМЗ 4216
Машина Газель Бизнес УМЗ 4216 имеет удобную и просторную кабину, которая предлагает комфортное вождение. Кабина оборудована современной панелью приборов и эргономичными сиденьями, что делает ее идеальной для долгих поездок.
Данная модель Газели обладает высокой надежностью и долгим сроком службы. Она прекрасно подходит для различных предпринимательских задач, будь то доставка грузов или организация пассажирских перевозок.
Кроме того, у Газели Бизнес УМЗ 4216 есть диагностический разъем, с помощью которого можно получить доступ к информации о состоянии автомобиля и обнаружить возможные неисправности. Данный разъем обычно находится под рулевой колонкой, в районе педалей, и имеет типичный 16-контактный разъем OBD-II.
Важно знать, что для подключения к диагностическому разъему Газели Бизнес УМЗ 4216 необходимо использовать специальное диагностическое оборудование или сканер, который позволит считывать данные с автомобиля.
Таким образом, Газель Бизнес УМЗ 4216 является надежным и многофункциональным автомобилем, который отлично подходит для предпринимательской деятельности и может быть полезным инструментом для владельцев коммерческих предприятий.
Значение диагностического разъема
Через диагностический разъем можно получить доступ к различным параметрам автомобиля, таким как скорость, обороты двигателя, температура двигателя, уровень топлива и другие. Также с помощью диагностического разъема можно обнаружить и считать ошибки, которые возникают в различных системах автомобиля, таких как двигатель, система подачи топлива, зажигание и т.д.
Значение диагностического разъема заключается в возможности контроля и диагностики систем автомобиля, что позволяет оперативно обнаруживать и устранять проблемы и сбои в работе автомобиля. Это помогает повысить безопасность и эффективность эксплуатации автомобиля, а также снижает вероятность серьезных технических поломок.
Поэтому для технического обслуживания и ремонта Газели Бизнес УМЗ 4216 очень важно знать местонахождение диагностического разъема и использовать его для проведения диагностики и настройки систем автомобиля.
Разъем внутри салона

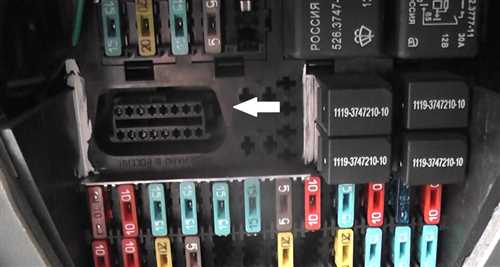

Диагностический разъем Газель Бизнес УМЗ 4216 расположен внутри салона автомобиля и обычно находится под приборной панелью, на уровне подлокотника водительского сиденья. Чтобы найти его, необходимо открыть дверь водителя и осмотреть приборную панель с левой стороны.
Диагностический разъем выглядит как небольшое отверстие с металлическими контактами. Он может быть закрыт крышкой, которую необходимо отодвинуть или открыть, чтобы получить доступ к разъему.
Обратите внимание, что местоположение разъема может немного различаться в разных моделях Газели Бизнес УМЗ 4216. Если вы не можете найти его по описанию, рекомендуется обратиться к руководству пользователя или поискать информацию в специализированных автомобильных форумах.
Поиск разъема под приборной панелью
Диагностический разъем Газель Бизнес УМЗ 4216 находится под приборной панелью, на левой стороне водительского места. Чтобы найти разъем, следуйте следующим инструкциям:
- Присядьте на водительское сидение и посмотрите вниз.
- Осмотрите область под приборной панелью с левой стороны.
- Вы увидите небольшой отверстие или выступ, на котором располагается диагностический разъем.
Чтобы лучше ориентироваться, можно воспользоваться следующей таблицей, которая позволяет найти разъем Газель Бизнес УМЗ 4216 по конкретным моделям и годам выпуска:
| Модель | Год выпуска | Местонахождение разъема |
|---|---|---|
| Газель Бизнес УМЗ 4216 | 2010-2012 | Под приборной панелью, слева |
| Газель Бизнес УМЗ 4216 | 2013-2015 | Под приборной панелью, слева |
| Газель Бизнес УМЗ 4216 | 2016-2018 | Под приборной панелью, слева |
| Газель Бизнес УМЗ 4216 | 2019 и более поздние | Под приборной панелью, слева |
Не забывайте, что диагностический разъем Газель Бизнес УМЗ 4216 может отличаться от других моделей автомобилей, поэтому всегда полезно обратиться к руководству пользователя или специалистам для получения более точной информации.
Управление электрическими системами
Диагностический разъем в Газели Бизнес УМЗ 4216 предназначен для подключения диагностического сканера или другого оборудования для диагностики и управления электрическими системами автомобиля.
Управление электрическими системами включает в себя следующие функции:
- Диагностика электронных блоков управления (ЭБУ) и систем в автомобиле.
- Считывание и очистка ошибок, хранящихся в памяти ЭБУ.
- Настройка параметров работы различных систем автомобиля.
- Калибровка датчиков и актуаторов.
- Программирование и обновление программного обеспечения ЭБУ.
- Тестирование и контроль работы электрических систем.
Для использования всех этих функций необходимо подключить диагностическое оборудование к диагностическому разъему автомобиля.
Диагностический разъем у Газели Бизнес УМЗ 4216 расположен в салоне автомобиля, обычно под приборной панелью, возле рулевой колонки, находится обычно с левой стороны или под обшивкой салона на уровне руля.
Найдя диагностический разъем, подключите к нему диагностическое оборудование и следуйте инструкциям по его использованию для управления электрическими системами автомобиля.
Способы подключения
Для подключения к диагностическому разъему Газель Бизнес УМЗ 4216 можно использовать несколько способов:
- Использование специального сканера (диагностического адаптера) через стандартный 16-пиновый разъем OBD-II.
- Подключение к разъему с помощью специального кабеля и компьютера с установленной программой диагностики.
- Использование портативных диагностических устройств, специально разработанных для подключения к разъему Газель Бизнес УМЗ 4216.
Для нахождения диагностического разъема следует обратиться к руководству по эксплуатации автомобиля Газель Бизнес УМЗ 4216 или изучить габаритные размеры и расположение разъема на специальных схемах и диаграммах.
Диагностический разъем под капотом
Диагностический разъем, на котором можно подключить диагностический сканер или компьютер для считывания информации по Газель Бизнес УМЗ 4216, расположен под капотом автомобиля.
Чтобы найти разъем, нужно открыть капот автомобиля. Обычно он располагается на передней стороне двигателя, возле аккумуляторной батареи. Разъем обычно имеет форму прямоугольного трехконтактного разъема, с надписями и символами.
Перед подключением диагностического сканера необходимо убедиться, что двигатель Газели Бизнес УМЗ 4216 выключен. После этого можно подключить сканер и включить зажигание автомобиля.
С помощью диагностического сканера можно произвести чтение ошибок из блока управления двигателем (БУД). Это даст возможность определить неисправности и проблемы в работе двигателя и других систем автомобиля.
Не забывайте, что для работы с диагностическим разъемом важно иметь соответствующее оборудование и знать правила безопасности. Если у вас нет опыта работы с автомобилем, лучше обратитесь к специалистам для диагностики и ремонта.
Как найти разъем в двигательном отсеке
Шаг 1: Подготовка
Перед тем как начать поиск разъема, убедитесь, что двигатель автомобиля выключен и охлажден. Возможно, вам придется открыть капот, чтобы получить доступ к двигательному отсеку.
Шаг 2: Идентификация
Диагностический разъем Газель Бизнес УМЗ 4216 обычно расположен в непосредственной близости от двигателя. Отыщите провода, которые выходят из блока управления двигателем и направлены к подкапотному пространству.
Примечание: Для Газель Бизнес УМЗ 4216 диагностический разъем может быть обозначен буквой D и иметь 16 контактов.
Шаг 3: Поиск разъема
Найдите разъем, который соответствует описанию и обозначению. Он может быть закрыт защитной крышкой или расположен на видном месте без какой-либо защиты.
Если вам все еще трудно найти разъем, обратитесь к руководству пользователя или обратитесь к специалистам, которые имеют опыт работы с автомобилями Газель Бизнес УМЗ 4216.
Как определить тип разъема
Чтобы определить тип разъема на диагностическом разъеме Газели Бизнес УМЗ 4216, вам потребуется небольшая визуальная проверка.
Шаг 1: Локализация
Разъем находится в салоне Газели Бизнес УМЗ 4216 и обычно расположен вблизи рулевой колонки. Вам потребуется найти его местоположение.
Шаг 2: Осмотр
После того, как вы нашли разъем, обратите внимание на его форму и количество контактов. Разъем на Газели Бизнес УМЗ 4216 может иметь форму круглого разъема или прямоугольного разъема.
- Круглый разъем: в нем обычно 16 контактов и похож на маленький круглый порт.
- Прямоугольный разъем: в нем обычно 12 контактов и похож на маленький прямоугольный порт.
Обратите внимание на форму разъема и подсчитайте количество контактов.
Шаг 3: Проверка по документации
Если вы не можете однозначно определить тип разъема, лучше проверить это в документации автомобиля. Прочитайте руководство по эксплуатации или обратитесь к спецификации Газели Бизнес УМЗ 4216.
Следуя этим шагам, вы сможете определить тип разъема на диагностическом разъеме Газели Бизнес УМЗ 4216 и быть готовыми к его использованию.
Необходимые инструменты для подключения
Для успешного подключения к диагностическому разъему Газели Бизнес УМЗ 4216 вам понадобятся следующие инструменты:
1. Автосканер
Автосканер – это специальное устройство, которое используется для считывания информации из электронной системы автомобиля. Он позволяет получить доступ к разным параметрам автомобиля, включая данные, которые можно использовать для диагностики и анализа состояния автомобиля. Для подключения к диагностическому разъему Газели Бизнес УМЗ 4216 необходимо выбрать автосканер, совместимый с протоколом OBD-II.
2. OBD-II кабель
OBD-II кабель представляет собой специальный кабель, который требуется для соединения автосканера с диагностическим разъемом Газели Бизнес УМЗ 4216. Кабель должен иметь соответствующий разъем для подключения к автосканеру с одной стороны и разъем OBD-II с другой стороны.
Необходимо обратить внимание на тип и длину кабеля, чтобы он соответствовал вашим требованиям и позволял удобно подключиться к диагностическому разъему Газели Бизнес УМЗ 4216.
Важно, чтобы кабель был надежным и хорошо защищал от внешних повреждений, так как он будет использоваться в автомобиле и может подвергаться различным воздействиям (вибрации, температурные перепады и т.д.).
Важно: перед покупкой или использованием кабеля обязательно проверьте его совместимость с автосканером и диагностическим разъемом Газели Бизнес УМЗ 4216.
